类之间尽量保持单向依赖,使用委托就可以防止双向依赖。

委托 是一种泛型但类型安全的方式,可在 C++对象上调用成员函数。可使用委托
动态绑定到任意对象的成员函数,之后在该对象上调用函数,即使调用程序不知对象类型也可进行操作。

  • 复制委托对很安全。你也可以利用值传递委托,但这样操作需要在堆上分配内存,因此通常并不推荐。请尽量通过引用 & 传递委托
  • 委托函数使用 UDELEGATE 宏,支持与 UFUNCTION 相同的说明符。

1 使用方法

发送者步骤:

  1. 声明委托签名 FOn...Siganature,定义参数列表 【可以简单理解为构建一个委托类】
  2. 声明委托对象【理解为实例化一个类】
  3. 在需要的位置触发委托(执行或者广播,此时所有绑定委托的观察者都会执行绑定的回调函数),需要传入参数【相当于发送消息】

观察者(接收者)步骤:**

  1. 观察者引用发送者 (即观察者知道发送者,发送者不知道观察者的存在)
  2. 在其他类中需要接收消息位置,绑定委托回调函数【接收消息,并且根据消息内容执行绑定的操作】
  3. 实现具体的执行函数内容【被触发后,实际执行的内容】

例子:为角色添加一个血条 component,通过血条 component 接收血条变化并将其广播给角色本身,让角色接收消息做出一定反应,比如扣血和死亡
发送者:血条组件
观察者(接收者):角色

  1. 先在头文件上面声明一个委托, 名字要以 F 开头(位置:HealthComponent. h)

    title:HealthComponent.h
    1
    2
    3
    4
    5
    //声明一个动态广播委托
    //第一个参数事件的名称(自己定义)
    //后面的参数是事件所需要的参数
    //因为有6个参数 所以添加_SixParams
    DECLARE_DYNAMIC_MULTICAST_DELEGATE_SixParams(FOnHealthChangeSignature, USHeathComponent*, HealthComponent, float, Health, float, HealthDelta, const class UDamageType*, DamageType, class AController*, InstigatedBy, AActor*, DamageCauser);
  2. 声明一个委托实例(位置:HealthComponent. h)

    title:HealthComponent.h
    1
    2
    3
    4
    5
    public:
    //创建事件实例
    //属性暴露给蓝图
    UPROPERTY(BlueprintAssignable, Category = "Events")
    FOnHealthChangeSignature OnHealthChange;
  3. 在需要的位置触发广播(位置:HealthComponent. cpp)

    title:HealthComponent.cpp
    1
    2
    //事件广播
    OnHealthChange.Broadcast(this,CurrentHealth,Damage,DamageType,InstigatedBy, DamageCauser);

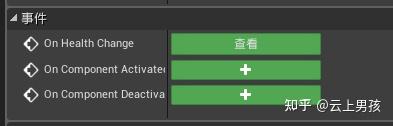

  4. 最后要在蓝图类中,选中声明的委托 C++ 类组件,找到委托事件进行绑定(位置:Character 蓝图)
    c093a0ded68ab870163bd68435ac5ce8_MD5

或者在 c++ 进行绑定(位置:Character. h/. cpp)

title:Character.h
1
2
3
4
5
6
7
8
9
10
11
//添加HealthComponent组件,Character相当于一个容器
UPROPERTY(VisibleAnywhere,BlueprintReadOnly,Category="Health")
USHeathComponent* HealthComponent; //观察者引用发送者


//要绑定的函数参数要和声明委托的参数一致
//委托函数使用`UDELEGATE` 宏,支持与 `UFUNCTION` 相同的说明符。
//委托参数的变量类型后面要加 `,` 与变量命分隔开。和常规函数不同
UFUNCTION()
void OnHealthChange(USHeathComponent* HealthComponent, float Health, float HealthDelta, const class UDamageType* DamageType, class AController* InstigatedBy, AActor* DamageCauser);

title:Character.cpp
1
2
//在创建HealthComponent对象后,绑定函数OnHealthChange函数到其委托OnHealthChange上(名字可以不相同),OnHealthChange函数执行具体的内容
HealthComponent->OnHealthChange.AddDynamic(this, &ASCharacter::OnHealthChange);

解释下,这样使用委托的好处:血条组件中使用 OnHealthChange 委托,那么 Character 和其他 Actor 使用血条组件时,只有单方面的引用(观察者引用发送者。很好理解,观察者要监视发送者)(观察者设计模式原理),血条组件并不需要关心谁用了它,也就是血条组件无需包含使用它的 Character 或者 Actor 的引用,这就实现了一种解耦,这就是委托的好处。

进一步理解,发送者只管发送,不必直到谁会接收。观察者只需要监听发送者并定义自己收到消息后要执行的行为。 举例来说,主角释放了一个技能,释放时主角类发出一个委托,受该技能影响的其他类接受这个委托并定义被影响的效果。主角类并不需要直到谁会受到影响。

2 单播委托

只能绑定一个函数指针,单播执行时只能触发一个绑定函数(如果绑定多个,只能触发最后绑定的那个函数)

声明

单播委托可以有参数或无参数,有返回值或无返回值

当前,支持以下使用任意组合的委托签名:

  • 返回一个值的函数。
  • 声明为 const 函数。
  • 最多 4 个载荷变量(调用时被直接传到绑定函数的变量)。
  • 最多 8 个函数参数。

使用此表格查找要用于声明委托的生命宏。

  • Param:形参
  • RetVal :返回值
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    //无参,无返回值
    DECLARE_DELEGATE(DelegateName)
    //有参,无返回值
    DECLARE_DELEGATE_OneParam(DelegateName, Param1Type) //一个参数
    DECLARE_DELEGATE_TwoParams(DelegateName, Param1Type, Param2Type) //两个参数
    DECLARE_DELEGATE_<Num>Params(DelegateName, Param1Type, Param2Type, ...)//多参
    //无参,有返回值
    DECLARE_DELEGATE_RetVal(RetValType, DelegateName)
    //有参有返回值
    c++(RetValType, DelegateName, Param1Type)
    DECLARE_DELEGATE_RetVal_TwoParams(RetValType, DelegateName, Param1Type, Param2Type)
    DECLARE_DELEGATE_RetVal_<Num>Params(RetValType, DelegateName, Param1Type, Param2Type, ...)

c++,只是相当于编程声明了一个类,还要对其进行 “实例化”,即声明委托对象。

绑定/解绑

函数 描述
Bind 绑定到现有委托对象。
BindStatic 绑定原始 C++对象 static (全局)函数委托。
BindRaw 绑定原始 C++对象的成员函数。
注意原始指针不使用任何类型的引用,删除目标对象后调用Execute&nbsp;&nbsp; ExecuteIfBound 会不安全。
BindLambda 绑定一个 Lambda 函数。
BindWeakLambda 绑定弱引用 Lambda 函数
BindSP 绑定共享指针/共享引用指向的原始 C++对象的成员函数。
共享指针委托会保留对象的弱引用。可使用ExecuteIfBound ()进行调用。
BindThreadSafeSP 绑定线程安全的共享指针/共享引用指向的原始 C++对象的成员函数。
BindUObject 绑定 UObject 对象的成员函数。
委托保留 UObject对象的弱引用。可使用ExecuteIfBound ()进行调用。
BindFunction 绑定 UObject 对象的 UFunction 成员函数
UnBind 取消绑定此委托。

执行

通过调用委托的 Execute() 函数执行绑定到委托的函数。执行前须用 IsBound() 检查委托是否已绑定。
此操作是为了使代码更安全,因为有时委托可能含有未初始化且被后续访问的返回值和输出参数。执行未绑定的委托在某些情况下确实可能导致内存混乱。

执行函数 描述
IsBound 检查一个委托是否已绑定,经常出现在包含 Execute 调用的代码前
Execute 执行一个委托
ExecuteIfBound 检查一个委托是否已绑定,如是,则调用 Execute (只能用于无返回值的委托)

3 多播委托

可以绑定到多个函数并一次性同时执行它们的委托。

多播委托拥有大部分与单播委托相同的功能。它们只拥有对对象的弱引用,可以与结构体一起使用,可以四处轻松复制等等。
就像常规委托一样,多播委托可以远程加载/保存和触发;

多播委托函数不能使用返回值。。

声明

1
2
3
4
5
6
//无参无返回值
DECLARE_MULTICAST_DELEGATE(DelegateName);

//有参无返回值
DECLARE_MULTICAST_DELEGATE_ONEPARAM(DelegateName, Param1Type); //一个参数
DECLARE_MULTICAST_DELEGATE_<Num>PARAMS(DelegateName, Param1Type,...); //多参

绑定/移除

多播委托可以绑定多个函数,当委托触发时,将调用所有这些函数。因此,绑定函数在语义上与数组更加类似。

函数 说明
Add() 将函数委托添加到该多播委托的调用列表中。
AddStatic() 添加原始 C++对象的 static (全局)函数
AddRaw() 添加原始 C++对象的成员函数。
原始指针不使用任何类型的引用,因此如果从委托下面删除了对象,则调用此函数可能不安全。调用 Execute () 时请小心!
AddSP() 添加共享指针/共享引用指向的原始 C++对象的成员函数。
共享指针委托保留对对象的弱引用。
AddThreadSafeSP() 添加线程安全共享指针/共享引用指向的原始 C++对象的成员函数。
共享指针委托保留对对象的弱引用。
AddUObject() 添加 UObject 对象的成员函数。
UObject 委托保留对对象的弱引用。
AddFunction() 添加 UObject 对象的 UFunction 成员函数
AddLambda() 添加一个 Lambda 函数
AddWeakLambda() 添加一个弱引用 Lambda 函数
函数 说明
Remove() 从该多播委托的调用列表中删除函数(性能为 O (N))。请注意,委托的顺序可能不会被保留!
RemoveAll() 从该多播委托的调用列表中删除绑定到指定 UserObject 的所有函数。请注意,委托的顺序可能不会被保留!

RemoveAll() 将删除绑定到所提供指针的所有已注册委托。切记,未绑定到对象指针的原始委托不会被该函数所删除!

广播

  • 多播委托允许您附加多个函数委托,然后通过调用多播委托的 Broadcast() 函数一次性同时执行它们。
  • 无返回值
  • 在多播委托上调用 Broadcast() 总是安全的,即使是在没有任何绑定时也是如此。
  • 唯一需要注意的是,如果您使用委托来初始化输出变量,通常会带来非常不利的后果。调用 Broadcast() 时绑定函数的执行顺序尚未定义。执行顺序可能与函数的添加顺序不相同。
函数 说明
Broadcast() 将该委托广播给所有绑定的对象,但可能已过期的对象除外。

4 事件 Event

#Event

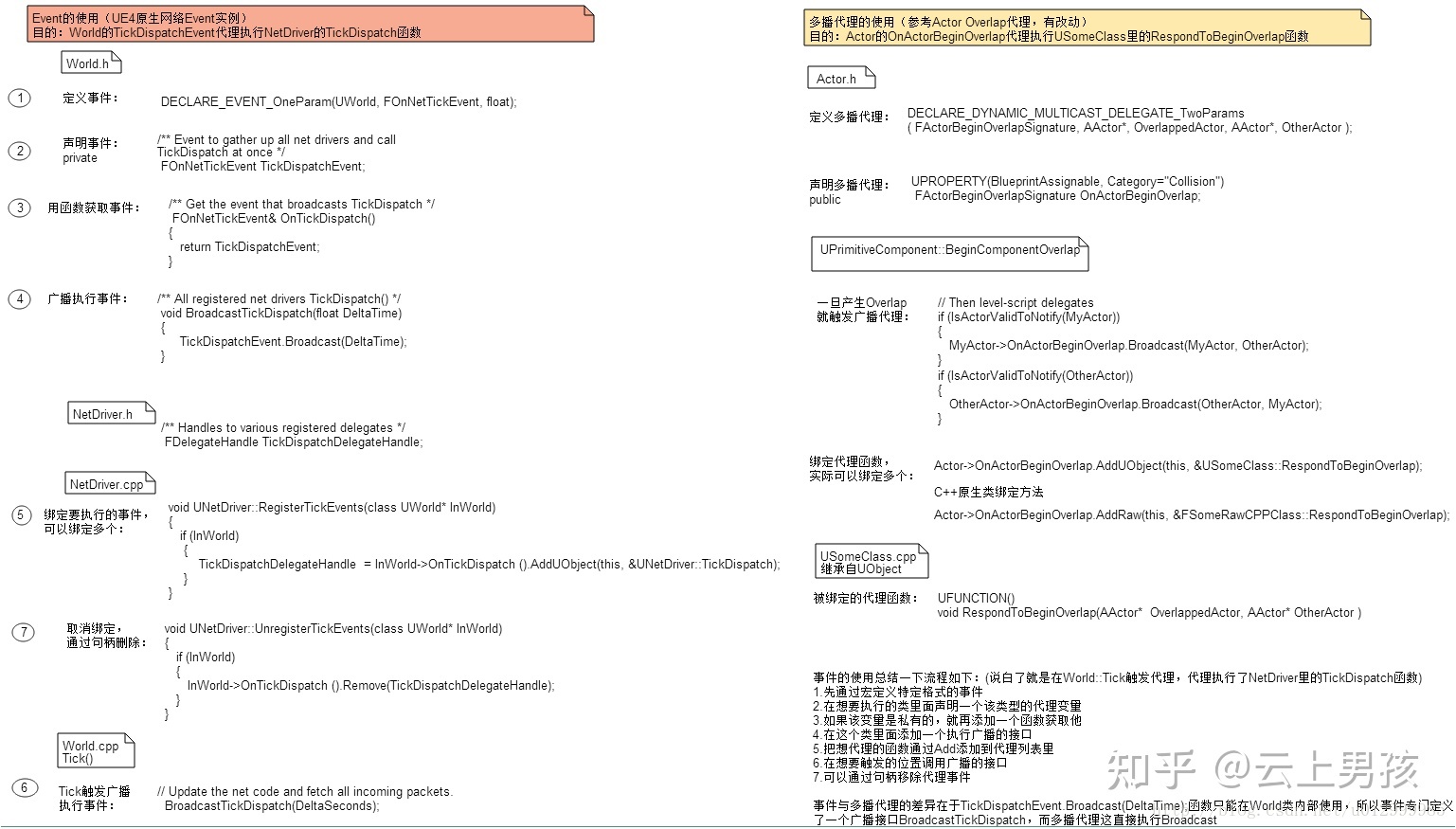

事件 Event 是一种特殊类型的多播委托,它在访问 Broadcast() 、IsBound() 和 Clear() 函数时会受到限制。
c8c18a5716876d4db31a9b76687a1c4c_MD5

声明

1
2
3
4
5
6
//无参无返回值
DECLARE_EVENT(OwningType, EventName);

//有参无返回值
DECLARE_EVENT_ONEPARAM(OwningType, DelegateName, Param1Type); //一个参数
DECLARE_EVENT_<Num>PARAMS(OwningType, DelegateName, Param1Type,...); //多参

注意 1:事件第一个参数为 ‘拥有’此事件的类型 B,即类型 B 为事件的友元类,可以访问事件中的私有成员,例如 broadcast 函数

注意 2: 定时事件宏一般放在一个类的内部,即访问该类型时需要带上所在类的名称前缀,如 (ATPSProjectCharacter::FCharacterEvent), 可以有限减少事件类型名称冲突

绑定和广播

和多播相同

5 动态委托

  • **可序列化且支持反射,令其可以在蓝图中进行调用。
  • 绑定的成员函数所属的类必须继承自 UObject
  • 其函数可按命名查找,但其执行速度比常规委托慢。
  • 动态委托可以作为函数参数使用,只有动态多播委托可以作为变量给蓝图绑定和调用

声明

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
//动态单播(可以有返回值)
//无参,无返回值
DECLARE_DYNAMIC_DELEGATE(DelegateName)
//有参,无返回值
DECLARE_DYNAMIC_DELEGATE_<Num>Params(DelegateName, Param1Type, ...)//多参
//无参,有返回值
DECLARE_DYNAMIC_DELEGATE_RetVal(RetValType, DelegateName)
//有参有返回值
DECLARE_DYNAMIC_DELEGATE_RetVal_<Num>Params(RetValType, DelegateName, Param1Type, Param2Type, ...)

//动态多播(无返回值)
//无参无返回值
DECLARE_DYNAMIC_MULTICAST_DELEGATE(DelegateName);
//有参,无返回值
DECLARE_DYNAMIC_MULTICAST_DELEGATE_<Num>Params(DelegateName, Param1Type, ...)//多参

绑定/移除

动态单播 说明
BindDynamic( UserObject, FuncName ) 用于在动态单播委托上调用 BindDynamic ()的辅助宏。自动生成函数命名字符串。
BindFunction( UserObject, FuncName ) 绑定 UObject 对象的 UFunction 成员函数
Clear 解绑,内部调用 Unbind
动态多播 说明
AddDynamic( UserObject, FuncName ) 用于在动态多播委托上调用 AddDynamic ()的辅助宏。自动生成函数命名字符串。
AddUniqueDynamic( UserObject, FuncName )
RemoveDynamic( UserObject, FuncName ) 用于在动态多播委托上调用 RemoveDynamic ()的辅助宏。自动生成函数命名字符串。

在 ue4 中封装了较为简单的宏,通过宏拆解出函数名,后面可以通过存入的函数名来反射找到对应类对应的函数:

1
2
3
#define BindDynamic( UserObject, FuncName ) __Internal_BindDynamic( UserObject, FuncName, STATIC_FUNCTION_FNAME( TEXT( #FuncName ) ) )

#define AddDynamic( UserObject, FuncName ) __Internal_AddDynamic( UserObject, FuncName, STATIC_FUNCTION_FNAME( TEXT( #FuncName ) ) )

执行

通过调用委托的 Execute() 函数执行绑定到委托的函数。执行前须检查委托是否已绑定。此操作是为了使代码更安全,因为有时委托可能含有未初始化且被后续访问的返回值和输出参数。执行未绑定的委托在某些情况下确实可能导致内存混乱。

可调用 IsBound() 检查是否可安全执行委托。同时,对于无返回值的委托,可调用 ExecuteIfBound(),但需注意输出参数可能未初始化。

动态单播 描述
IsBound 检查一个委托是否已绑定,经常出现在包含 Execute 调用的代码前
Execute 执行一个委托
ExecuteIfBound 检查一个委托是否已绑定,如是,则调用 Execute
动态多播 描述
Broadcast 广播

开放到蓝图

  1. 首先在 C++ 中定义对象及动态多播委托

    h:1,8,9,10
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FMyDelegate,int32,MyInt);
    UCLASS()

    class SMARTPTR_API AMyActor : public AActor
    {
    GENERATED_BODY()

    //使用BlueprintAssignable说明符
    UPROPERTY(BlueprintAssignable,Category="MyDelegate")
    FMyDelegate MyDelegate;
    };

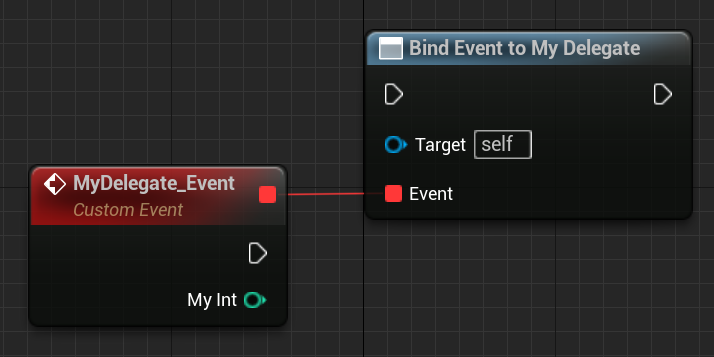

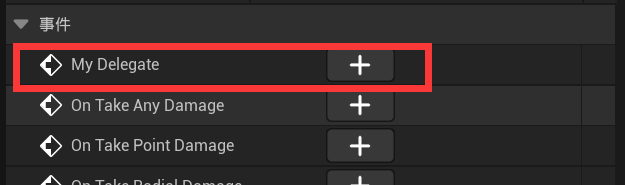

  2. 在蓝图中绑定即可
    Pasted image 20230901163755|550
    Pasted image 20230901163812|550

6 全局事件派发(鸽)

虽然 UE4 原生提供的委托功能已经满足需求,但是它总归并不是真正意义上全局的事件,需要监听者知道事件派发者是谁(甚至需要在 C++ 包含其派发者头文件),因此我们需要一个中间者来帮我们进行转发事件,监听者和派发者并不需要彼此知道,只要知道中间者就行,从而实现解耦。

这里我们使用 GameState 作为这个中间者。在 GameState 创建中构建一个委托(当然也可以在 GameInstance,放在 GameState 比较好管理事件生命周期)

构建全局事件

  • 为支持蓝图,这里我们选择动态多播构建全局派发事件
  • 为方便派发者方便派发事件,这里派发者可以以事件名 FString 直接动态注册和绑定事件
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
// 定义委托样式
DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FActorTrigger, const FString&, TriggerName);

//绑定事件函数
UFUNCTION(BlueprintCallable, Category = "Event")
void GlobalBindEvent(UserClass* Object, FString TriggerName, typename FActorTrigger::FDelegate::TMethodPtrResolver<UserClass>::FMethodPtr FuncPtr, FName FuncName);

//派发事件
UFUNCTION(BlueprintCallable, Category = "Event")
void GlobalDispatchEvent(FString TriggerName);

//清除所有事件
UFUNCTION(BlueprintCallable, Category = "Event")
void ClearAllEvents();

// 全局绑定事件
template< class UserClass >
void MyGameState::GlobalBindTriggerEvent(UserClass* Object, FString TriggerName, typename FActorTrigger::FDelegate::TMethodPtrResolver<UserClass>::FMethodPtr FuncPtr, FName FuncName)
{
FActorTrigger& Trigger = TriggerDelagates.FindOrAdd(TriggerName);
Trigger.__Internal_AddDynamic(Object, FuncPtr, FuncName);
}

// 全局派发事件
void AMyGameState::GlobalDispatchEvent(FString TriggerName)
{
if (TriggerName.Len() > 0)
{
FPlaceableActorTrigger* Trigger = TriggerDelagates.Find(TriggerName);
if (Trigger)
{
Trigger->Broadcast(TriggerName);
}
}
}

// 清除事件
void AMyGameState::ClearAllEvents()
{
for (auto DeleagtePair : TriggerDelagates)
{
DeleagtePair.Value.Clear();
}
TriggerDelagates.Empty();


}

应用全局事件

1
2
3
4
5
6
7
8
9
10
11
/////////////////// 绑定事件 /////////////////////
#include "UserClass.h"
TriggerEventName = "MyTriggerEvent";

// 获取GameState
AMyGameState* myInstance = Cast<AMyGameState>(GetWorld()->GetGameState());
myInstance->GlobalBindTriggerEvent<UUserClass>(this, TriggerEventName, &UUserClass::OnMyTestFunction, FName(TEXT("OnMyTestFunction")));

/////////////////// 派发事件 /////////////////////
AMyGameState* myGameState = Cast<AMyGameState>(GetWorld()->GetGameState());
myGameState ->GlobalDispatchEvent(TriggerEventName);

进阶:可传参事件

上面的事件目前只支持简单的全局事件派发,但是大多数情况我们是需要参数传递的,因此上述方法并不实用,但是 UE 的委托委托蛋疼的地方在于你想要定义不同参数的委托的需要提前宏定义好。因此我们只能取巧。

这里我的解决方案是利用一个容器去存储传递的数据,这样我只要传递当前这个容器的值即可。

  • 结构体:在结构体可以定义 TMap 参数,然后直接传递结构体变量,缺点是当需要传递多种类型时,我需要存储在多个不同类型的 TMap 中,读取解析麻烦。当然也有解决方法,我可以将结构体参数定义为可变参数的模板类型,但是过程会比较复杂,这里抛砖引玉一下,当然该方法不支持动态多播,也即不支持蓝图委托,只能用于普通单播和多播,结构体实现大致如下:
1
2
3
4
5
6
7
8
9
10
11
12
template <typename... Args>
struct FMultiType {
std::tuple<Args...> values;


template<typename T>
FMultiType(T value): values(value) {}


template<typename T, typename... Rest>
FMultiType(T arg, Rest... rest): values(arg, rest...) {}
};
  • Json:UE5 中内置了 JsonObject 的第三方库,UE4 中也可以自己添加头文件引入 Josn 类。我们可以利用 Json 对象来帮助我们传递任意类型参数
    大致思路如下:创建一个 JsonObject, 用智能指针管理,然后将数据添加到里面,然后用序列化为 FString 进行数据传输(动态多播也不支持 JsonObject 非 UE 相关类传输),在监听者收到 String 后对其反序化。
    苦笑:其实这样写也蛮麻烦的,在蓝图端还得写一个 JsonObject 的 Helper 来帮助解析。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
////////////////序列化参数//////////////////
// 创建一个新的 JSON 对象
TSharedPtr<FJsonObject> MyJsonObject = MakeShareable(new FJsonObject);

// 向 JSON 对象中添加字段
MyJsonObject->SetStringField(TEXT("Name"), TEXT("John"));
MyJsonObject->SetNumberField(TEXT("Age"), 25);
MyJsonObject->SetBoolField(TEXT("IsStudent"), true);

// 将 JSON 对象转换为字符串
FString JsonString;
TSharedRef<TJsonWriter<>> Writer = TJsonWriterFactory<>::Create(&JsonString);
FJsonSerializer::Serialize(MyJsonObject.ToSharedRef(), Writer);

///////////////重新定义委托参数///////////////
// 定义委托样式
DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FActorTrigger, const FString&, TriggerName, FString&, Prams);

////////////////反序列化参数//////////////////
// 传入参数为JsonString
TSharedPtr<FJsonObject> MyJsonObject;
TSharedRef<TJsonReader<>> Reader = TJsonReaderFactory<>::Create(JsonString);
if (FJsonSerializer::Deserialize(Reader, MyJsonObject) && MyJsonObject.IsValid())
{
// 反序列化成功

// 获取字符串字段
FString Name;
MyJsonObject->TryGetStringField(TEXT("Name"), Name);

// 获取数值字段
float Age;
MyJsonObject->TryGetNumberField(TEXT("Age"), Age);

// 获取布尔字段
bool IsStudent;
MyJsonObject->TryGetBoolField(TEXT("IsStudent"), IsStudent);
}
else
{
UE_LOG(LogTemp, Log, TEXT("Fail Deserialize JsonObject"));
}
  • FVarient

如果不考虑蓝图实现,其实这个全局委托事件就可以放飞自我了,我们无需考虑蓝图能接受的类型,比如我们可以使用 UE 内置的无类型变量 FVarient 来兼容所有变量的传递(这么好用的参数类型,UE 竟然只允许在 C++ 中使用,可恶啊!!!),直接像这样 DispatchEvent(FName EventName, TArray<FVariant>& Params) 的参数传递即可。

FVarient 位于引擎 Core/Misc 模块中

FVarient 的使用方式如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
// 存储整数类型的变量
FVariant Var = 123;

// 存储浮点数类型的变量
float FloatValue = 3.14f;
Var = FloatValue;

// 存储字符串类型的变量
FString StringValue = TEXT("Hello World");
Var = StringValue;

// 存储对象指针类型的变量
AActor* ActorPtr = GetWorld()->GetFirstPlayerController()->GetCharacter();
Var = FObjectPtr(ActorPtr);

// 存储枚举类型的变量
EMyEnum MyEnumValue = EMyEnum::Value1;
Var = MyEnumValue;

// 存储结构体类型的变量
FVector Location(1.0f, 2.0f, 3.0f);
Var = Location;

// 存储对象类型的变量
UClass* MyClass = UMyClass::StaticClass();
UMyClass* MyObj = NewObject<UMyClass>();
Var = FSoftObjectPath(MyClass->GetPathName() + TEXT(".") + MyObj->GetName());
